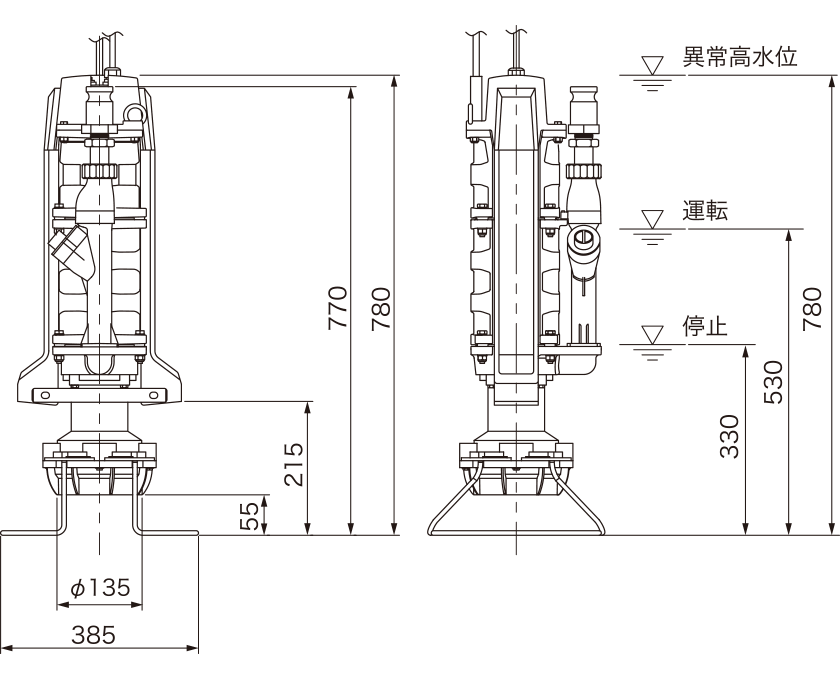

容積式グラインダーポンプ仕様

仕様

方式/型式
容積式/GP410ex型
吐出量
34/39 リットル/min
全揚程
28m
接続口径
32mm
ポンプ重量
45kg
接続形式
レバーカップリング
取扱液
汚水・汚物水0~40℃
軸受
密封玉軸受
ローター
SUS304
ステーター
EPDM
破砕部
[回転刃] 特殊鋼
[固定刃] 特殊鋼
メカニカル
シール
受動リング/カーボン
シートリング/セラミック

電動機仕様

種類
乾式単相誘導電動機
定格出力
0.75kW
定格電圧
単相 200V
定格電流
9.0/8.0A
極数
4極
周波数
50/60Hz
始動方式
コンデンサー始動
保護装置
サ-マルプロテクター
同期回転数
1500/1800rpm

標準付属品

  • 動力ケーブル SVCT 2mm2×3芯×20m 1本
  • 制御ケーブル SVCT 0.75mm2×3芯×20m 1本
  • イコライザー
  • 吊り上げ用チェーン

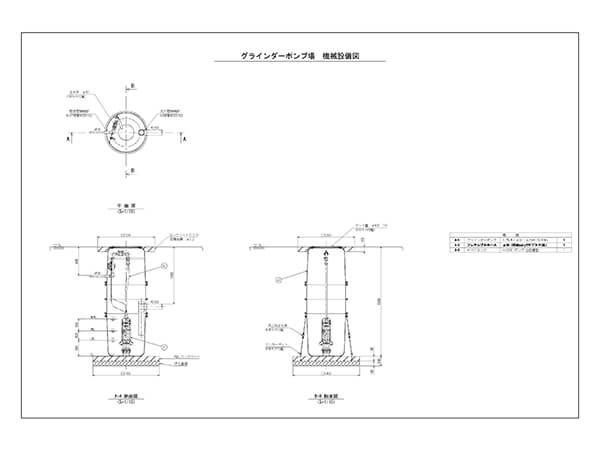

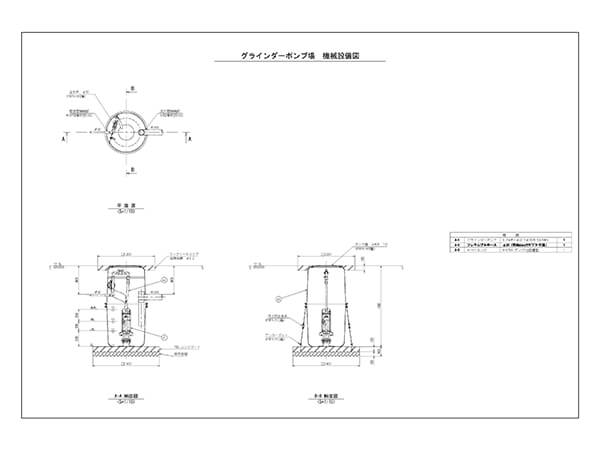

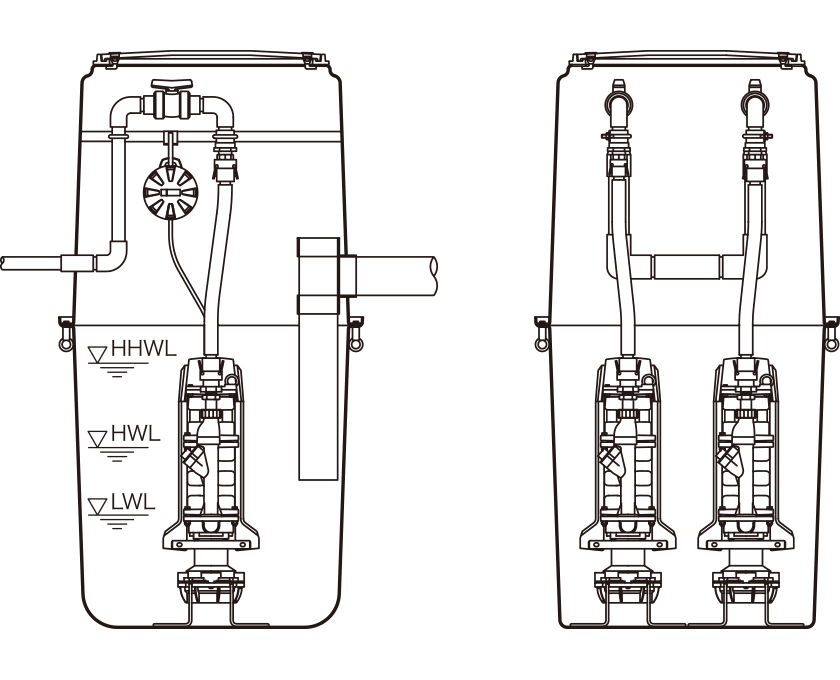

GP410ex型用FRPタンク仕様

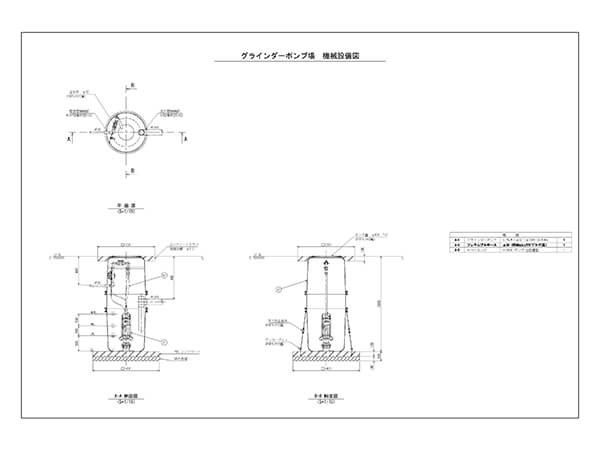

GPFTSシリーズ(GP410ex型1台用)

マンホールフタ
Ø600(樹脂製T2)
流入管接続部
VUØ100 TS受口
圧送管接続部
HIVPØ30 TS受口
最大外径
約Ø900
全高
GPFTS17 1,700mm
GPFTS20 2,000mm
GPFTS23 2,300mm

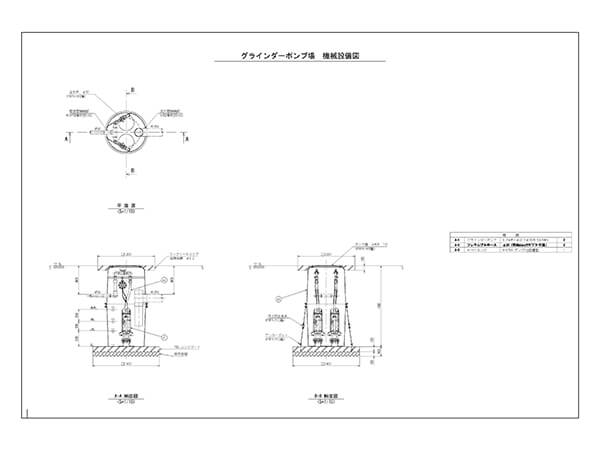

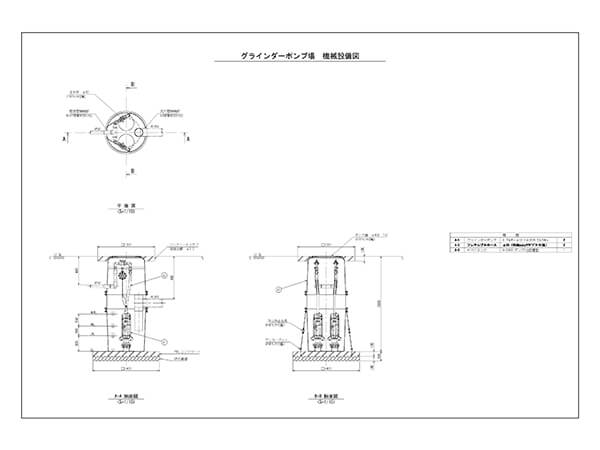

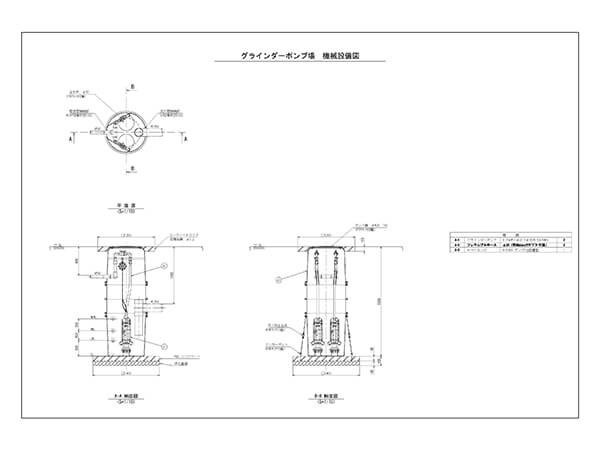

GPFTDシリーズ(GP410ex型2台用)

マンホールフタ
Ø600(樹脂製T2)
流入管接続部
VUØ150 TS 受口
圧送管接続部
HIVPØ50 TS受口
最大外径
約Ø900
全高
GPFTD17 1,700mm
GPFTD20 2,000mm
GPFTD23 2,300mm
